Trong sản xuất công nghiệp và dân dụng hiện nay, biến áp tự ngẫu thường được sử dụng phổ biến và rộng rãi hơn nhiều so với biến áp cách ly vì công dụng và chức năng tương tự nhau nhưng tiết kiệm được một nửa chi phí. Bài viết dưới đây sẽ cho bạn thêm một số hiểu biết cơ bản về loại biến áp này.
1. Cấu tạo
Máy biến áp tự ngẫu là máy biến áp chỉ có một cuộn dây quấn trên lõi nhiều lớp. Máy biến áp tự ngẫu tương tự như máy biến áp hai cuộn dây nhưng khác ở cách Cuộn dây sơ cấp và thứ cấp được nối tiếp với nhau thành chung 1 cuộn dây.
Trong điều kiện có tải, một phần của dòng tải nhận được trực tiếp từ nguồn cung cấp và phần còn lại nhận được do tác động của máy biến áp. Máy biến áp tự ngẫu hoạt động như một bộ điều chỉnh điện áp.
2. Nguyên lý hoạt động của máy biến áp tự ngẫu
Máy biến áp tự ngẫu hoạt động theo nguyên lý từ trường biến thiên trên cùng 1 cuộn dây dẫn. Khi dòng điện xoay chiều có điện áp nhất định được đưa vào cuộn sơ cấp tạo ra từ trường biến thiên nằm giữa các lõi dây. Từ trường tạo ra một sức điện động làm biến thiên hiệu điện thế ở cuộn sơ cấp thành hiệu điện thế ở cuộn thứ cấp. Điện áp của dòng điện xoay chiều dao động dựa vào sự chênh lệch giữa số vòng dây cuốn các cuộn sơ cấp và thứ cấp. Do đó, biến áp tự ngẫu có thể hoạt động tăng áp hoặc hạ áp tùy theo số vòng dây được cuốn.

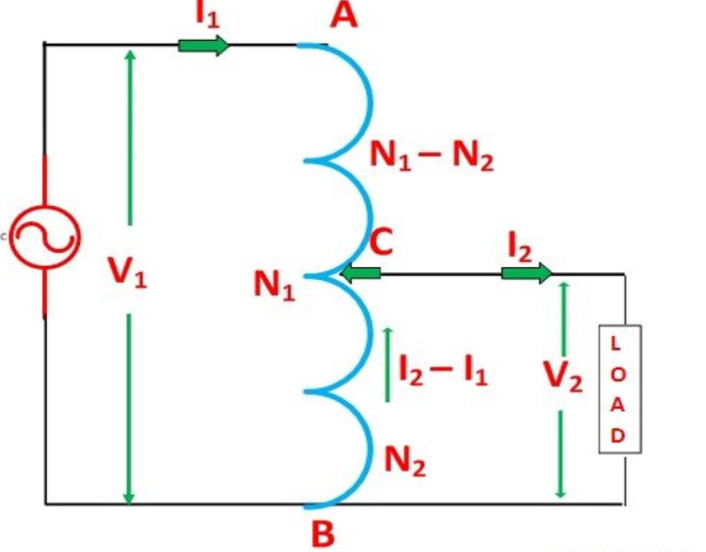

Nguyên lý hoạt động máy biến áp tự ngẫu
3. Ưu, nhược điểm của biến áp tự ngẫu
-
Ưu điểm
-
Với nhu cầu đơn giản là thay đổi điện áp thì nên sử dụng biến áp tự ngẫu
-
Kết cấu máy đơn giản, nhỏ gọn
-
Giá thành rẻ
-
Ít bị tụt áp
-
Biến áp tự ngẫu có thể sử dụng được cho tất cả các thiết bị điện dân dụng và công nghiệp
-
Nhược điểm
-
Cuộn thứ cấp không được cách điện với cuộn sơ cấp.
Nếu máy biến áp tự ngẫu được sử dụng để cung cấp điện áp thấp từ điện áp cao và cuộn dây thứ cấp bị đứt thì điện áp sơ cấp đầy đủ đi qua đầu nối thứ cấp gây nguy hiểm cho người vận hành và thiết bị. Vì vậy không nên sử dụng máy biến áp tự ngẫu để đấu nối hệ thống điện áp cao và hạ thế.
-
Chỉ được sử dụng ở những nơi hạn chế yêu cầu sự thay đổi nhỏ của điện áp đầu ra so với điện áp đầu vào.
4. Các loại máy biến áp tự ngẫu
Có 2 loại máy biến áp tự ngẫu phổ biến và được sử dụng nhiều nhất là máy biến áp tự ngẫu 3 pha và máy biến áp tự ngẫu 1 pha.
Máy biến áp tự ngẫu 3 pha : dùng để đổi điện cho các thiết bị công nghiệp có điện áp sử dụng theo tiêu chuẩn của Nhật, Đài Loan, Mỹ, vv… Và các nhu cầu đặc biệt khác.

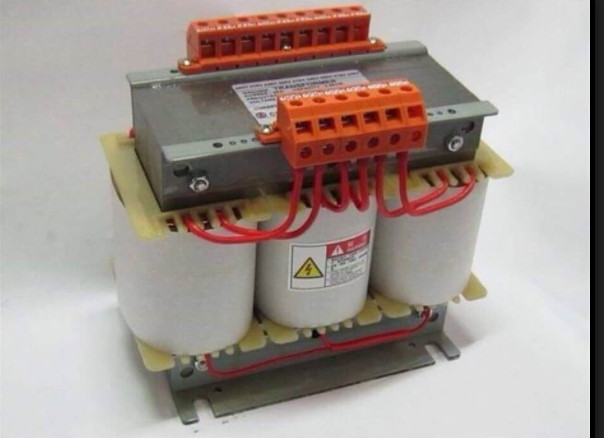

Máy biến áp tự ngẫu 3 pha
Máy biến áp tự ngẫu 1 pha : dùng cho các thiết bị điện trong gia đình như nồi cơm điện, máy hâm bình sữa, bàn ủi nhập khẩu từ Mỹ có tiêu chuẩn điện áp đầu vào là 120V, thiết bị điện nhập khẩu từ Nhật là 100V. Trong khi đó nguồn điện 1 pha sử dụng cho hộ gia đình tại Việt Nam có điện áp là 220V, vì vậy cần phải có thiết bị máy biến áp tự ngẫu 1 pha hạ áp nguồn điện để sử dụng cho các thiết bị điện nhập khẩu.

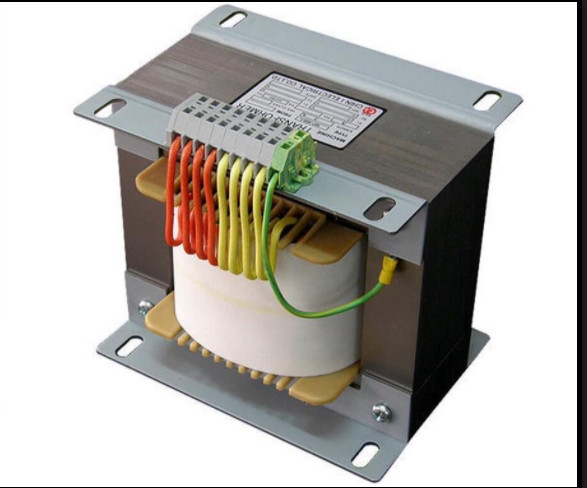

Máy biến áp tự ngẫu 1 pha
